监控传输带宽与存储容量的计算方法（详解）

        监控视频系统中，我们都知道存储空间的大小和通道画面的数量和画面质量是有密不可分的关系的。今天我们对监控存储空间和传输宽带的计算做个简单的总结。

        先弄清楚几个概念：

        比特率：每秒传送的位（bit）数，单位是：bps。宽带传输的比特率越高，传送的数据就越大。

        注：很多人对位和字节的概念不容易区分，问计算容量的公式里为什么会有除以8。我会在下面一篇给大家科普一下这两个概念。如果没有关注的，请关注一下公众号：第一监控。就可以看到第二篇文章了。

        在相同分辨率的情况下，视频文件的码流越大，压缩比会越小，画面的清晰度就越高。

        上行带宽：本地信息上传到网络的带宽。大小通常用上行速率表示。

        下行带宽：网络信息下载到本地的带宽。大小通常用下行速率表示。

        传输宽带计算：

        1，网络带宽大小=比特率大小×监控数量

        第一监控注：有些专业书籍中把比特率写成码率。大家能理解就行，按照我的理解是比特率是指网速，码率是指每秒产生的监控视频大小。

        监控摄像机端的带宽是指：上行带宽。因为监控端将视频信息上传至视频监控机房）

        监控中心的带宽是指：下行带宽。

        2，具体监控摄像机端的比特率（每种品牌摄像机略有差异）

        1080P(200万像素)的视频格式每路摄像头的比特率为4Mbps，即每路摄像头所需的数据传输带宽为4Mbps，10路摄像机所需的数据传输带宽为：4Mbps(视频格式的比特率)×10(摄像机的路数)= 40Mbps(上行带宽)

        即：采用1080P的视频格式各地方监控所需的网络上行带宽至少为40Mbps，960P(130万像素)的视频格式每路摄像头的比特率为3Mbps，720P(100万像素)的视频格式每路摄像头的比特率为2Mbps，

        3，监控中心所需要带宽：

        1080P(200万像素)的视频格式的所需带宽：4Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和) = 200Mbps(下行带宽)

        即：采用1080P的视频格式监控中心所需的网络下行带宽至少200Mbps

        960P(130万像素)的视频格式的所需带宽：3Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和) = 150Mbps(下行带宽)

        720P(100万像素)的视频格式的所需带宽：2Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和) = 100Mbps(下行带宽)

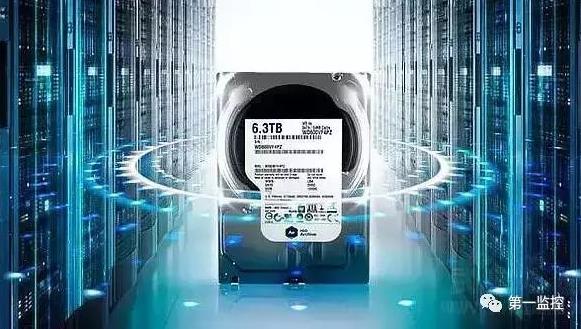

        4，存储空间容量计算：

        (注：存储单位换算1TB=1024GB; 1GB=1024MB; 1MB=1024KB)

        码流大小(单位：KB/s;即：比特率÷8)×3600(单位：秒;1小时的秒数)×24(单位：小时;一天的时间长)×30(保存的天数)×50(监控点要保存摄像机录像的总数)÷0.9(磁盘格式化的损失10%空间)=所需存储空间的大小。
